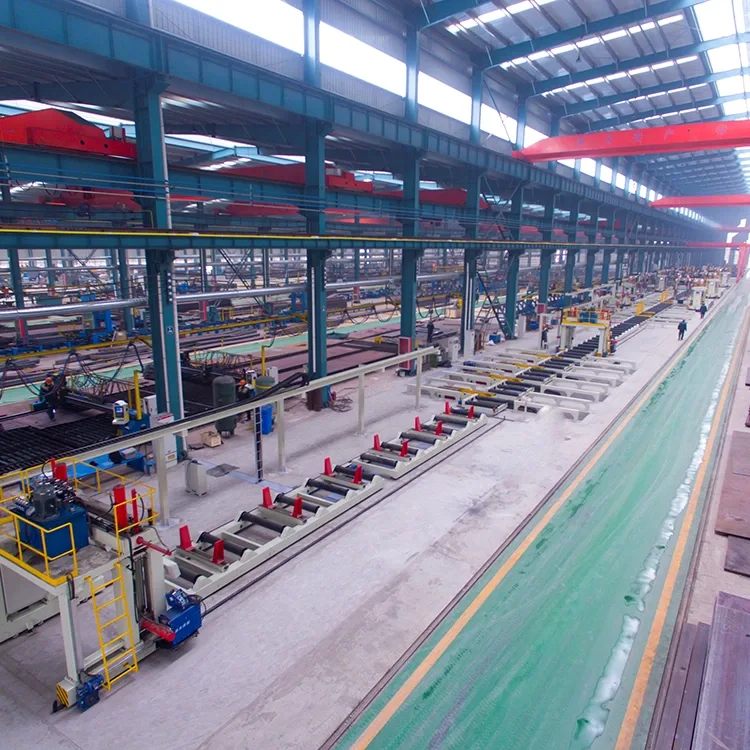

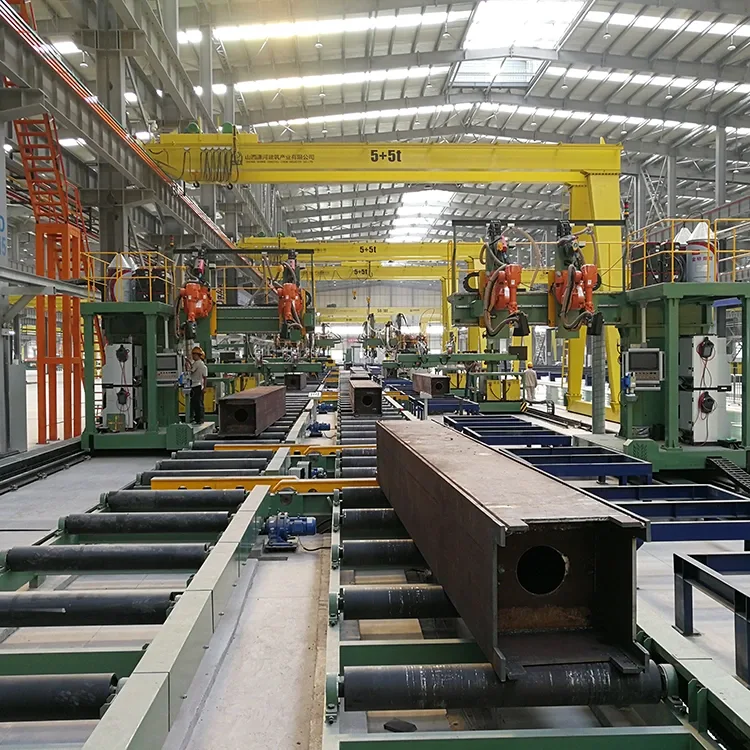

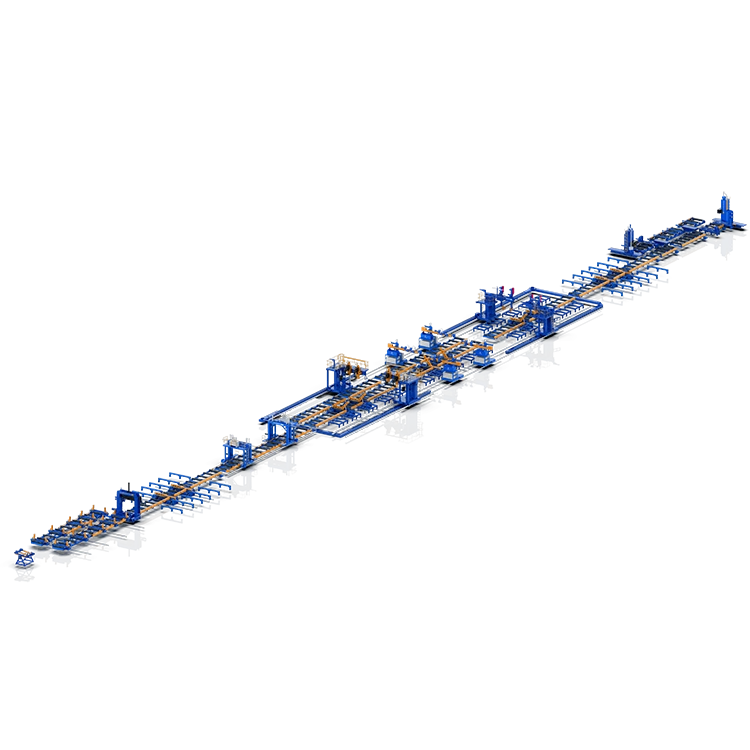

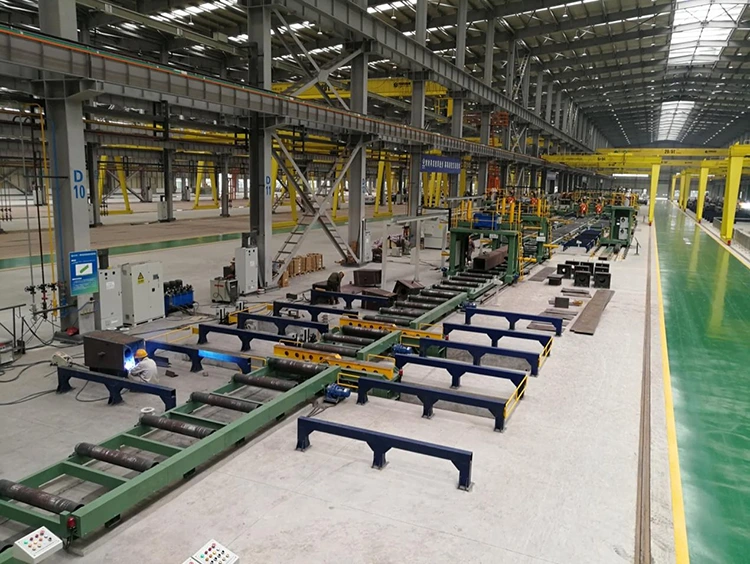

Заваръчни линии за колони

Jinfeng Weldcut ще предостави 1 -годишна гаранция за заваръчните линии за заваряване на колоната. Основните електрически елементи на продукцията на колоните на Box са избрани от световноизвестната марка, която ще донесе по -удобно за потребителите да намерят частите в местните, без да стигат от дълги разстояния от Китай. Заваръчните линии на колоните X15 Automaticbox са най-модерните и високи производствени линии за автоматизация, за да се увеличи производителността на крайните потребители от различни индустрии.

Спецификации

Функция и приложение

1. Колоните линии за колони X15 са високи производствени линии за автоматизация, за да произвеждат колоните на заварените кутии с по -малко работници и по -малки кранове.

2. Линията може да бъде напълно интеграция със системата MES и да завърши комуникацията в реално време между горния компютър и системата за управление, да попълни събирането на данни на оборудването, да качи всички събрани данни в фабричната MES система (или горната централизирана система за управление) и да гарантира навременността и ефективността на предаването на информация.

3. Дизайнът и защитата трябва да отговарят на изискванията на съответните национални стандарти и опазване на околната среда; Безопасност на оборудването и защитните устройства трябва да отговарят на съответните индустриални стандарти;

4.Тази заваръчни линии за заваряване на кутии се използват широко в стоманените конструкции и стоманени конструкции, за колони за заваряване на колони за строителство на стомана, строителство на високо ниво и стоманени конструкции или мостове и т.н.

5. Гъвкавият дизайн на заваръчното оборудване позволява да се поддържат всякакви марки от източниците на заваряване.

6. CE, ECA сертифицирани са на разположение.

7. Тази линия осигурява производството от лек лъч до много тежък лъч с голяма дебелина, без да се променя никакви инструменти или оборудване.

8. От сглобяването до края на цялата обработка няма нужда от кранове, освен натоварването в началото и разтоварването в крайна сметка, което значително намалява риска от използване на кранове.

Списъкът на машините и оборудването за създаване на цяла производствена линия за производство на заварени кутии:

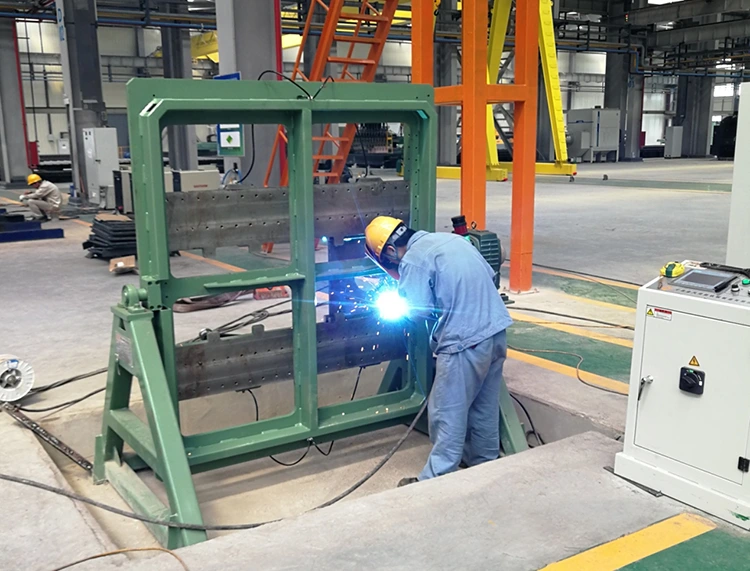

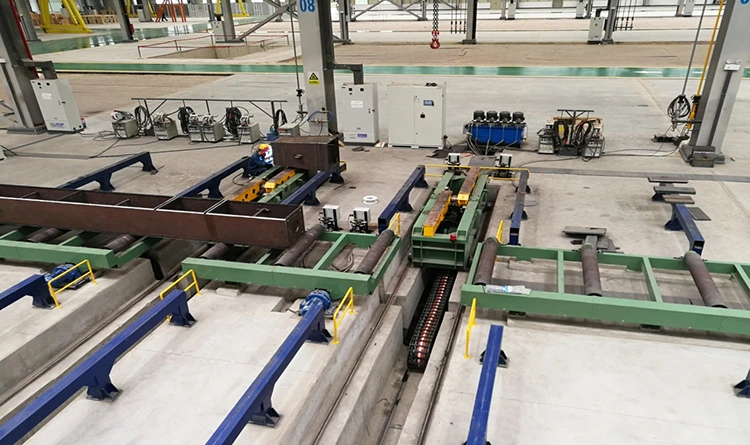

1- Машина за сглобяване на прегради

Тази машина е специално оборудване за сглобяване и заваряване на заваряване на армиращата ребрата във вътрешната кухина на колоната на Box. Предпочитаният продукт за предприятията на стоманената конструкция произвежда детайла на колоната на Box, за да намали интензивността на труда и да подобри ефективността на работната работа.

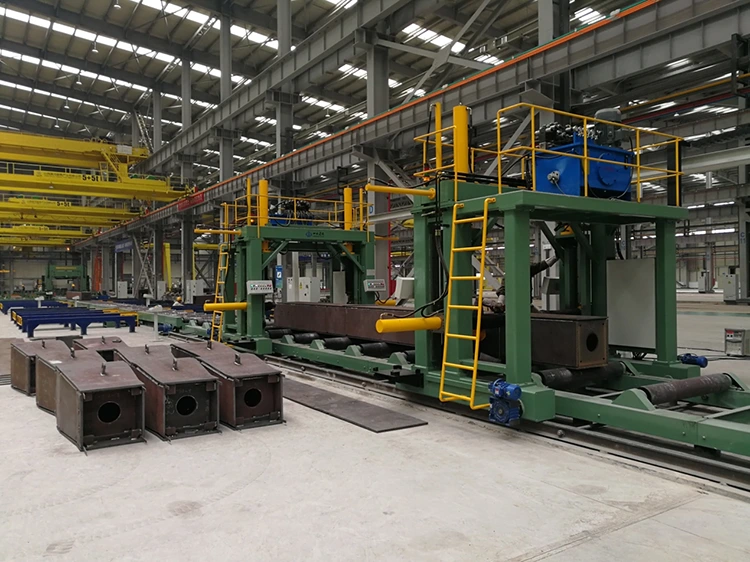

Машина за сглобяване на колона с 2 кутии

Машината за сглобяване на колоните на полето е ключовото оборудване за производството на колона на кутията (колона), което главно завършва сглобяването на работното парче колона (колона). Тази машина е едно от необходимото оборудване за предприятията на стоманената конструкция за производство на кутии.

Една машина за сглобяване на U.

Една машина е за сглобяване на кутията.

3- Заваръчна машина за заваляне

XZHB15 Contilever Electroslag Welding Machine е отличен продукт, стартиран от Jinfeng Welding and Sheing Company за индустрията на стоманената структура. Това е специално заваръчно оборудване, специално проектирано за колона за заваряване. За да се осигури достатъчна твърдост и устойчивост на усукване по време на производството на колони на кутията, преградите (т.е. по -строги плочи) обикновено се заваряват от вътрешната страна на колоната на кутията. Тази машина е специално оборудване за заваряване на заваръчните заварки между външната плоча на колоната на кутията и вътрешните прегради.

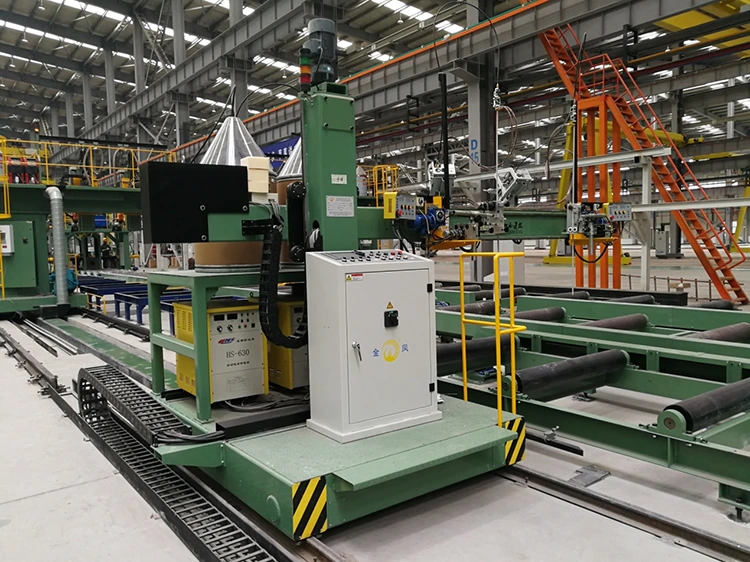

4- CO2/MAG Задна заваръчна машина

Конзолна газова заваръчна машина за заваряване на серия XQHB15L е специално оборудване за заваряване, специално проектирано за архивиране на заваряване на колона на кутията (колона) и заваряване на заваряване след подложката, която стартира от нашата компания въз основа на пазарното търсене и дългогодишния опит в разработването на стоманена конструкция.

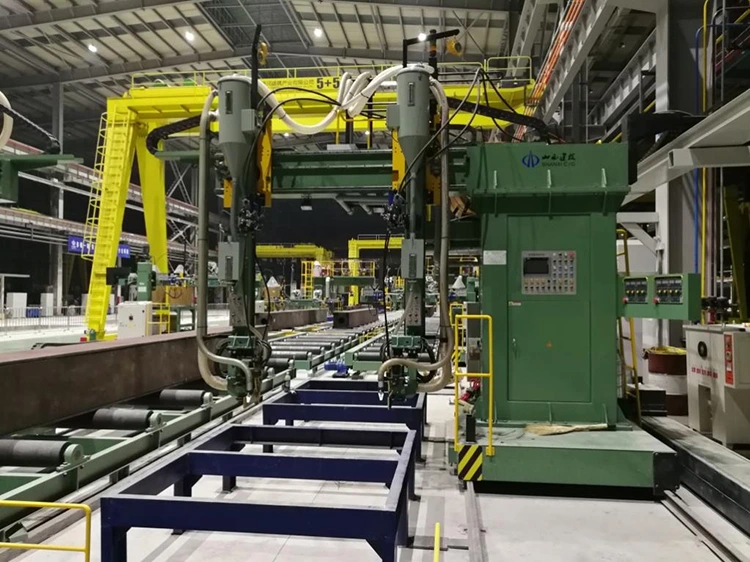

5- CO2/Маг заваръчна машина за заваряване

Конзолна газова заваръчна машина на XQHB15 Series Box е специално оборудване за заваряване, специално проектирано за архивиране на заваряване на колона на кутията (колона) и заваряване на заваряване след подложката, която стартира от нашата компания въз основа на търсенето на пазара и дългогодишния опит в разработването на стоманена конструкция.

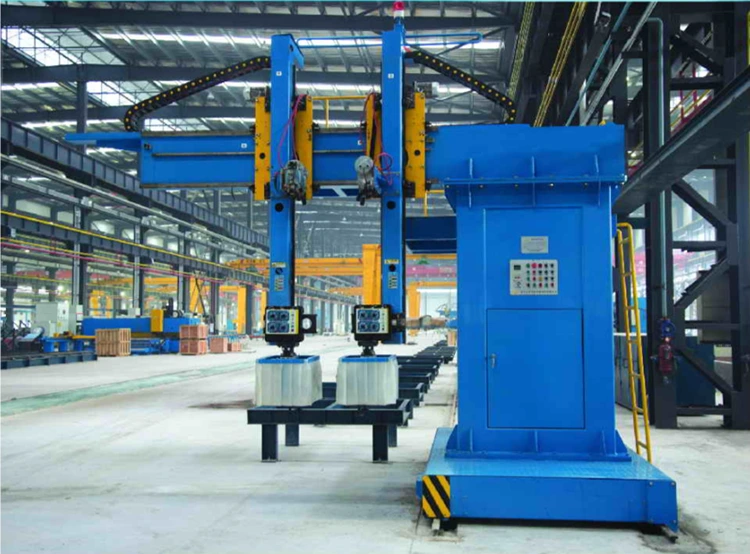

6- Потопена дъгова заваръчна машина

XMHB15 Box Girder Contilever Flodered Arc Welding Machine е отличен продукт, стартиран от компания за заваряване и рязане на Jinfeng за индустрията на стоманената конструкция. Това е специално заваръчно оборудване, специално проектирано за заваряване на големи и средни колони с кутии (колони). През годините, след непрекъсната оптимизация и подобрение, производителността стана по -съвършена.

7- Машина за смилане на край

С бързото развитие на икономическото строителство, строителството, мостовете и други индустрии имат все по -строги изисквания за качеството на инженерството на стоманената конструкция. Дът на задника на H-лъч, колона и колона на кутията и стройни части и обработката на крайното лице на работния парцел са се превърнали в съществен процес. Крайната обработка на лицето не само подобрява качеството на работната част, намалява инсталацията на инсталацията на място и строителните грешки, съкращава периода на строителство и подобрява ефективността на строителството на място. Той също така носи по -добри икономически ползи за предприятията на стоманената структура. Според действителната ситуация на обработка на стоманените структурни предприятия, нашата компания поглъща предимствата на подобни продукти в международен план и навременното стартира нови продукти, за да отговори на търсенето на пазара. Той не се използва само в индустрията на стоманената конструкция, но също така може да се използва като общо оборудване, широко използвано в мост, електрическа енергия, нефт, нефтохимическа и други производствени машини.

8- лъчев флипер 180 ° Превръщане

Две парчета мобилни 180 ° Хидравлични плавници се използват за превключване на работни парчета, заварени от едната страна. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or заваряване.

Според действителната ситуация две парчета могат да се използват отделно като група за обръщане на късата греда. В същото време 4 броя могат да се комбинират и в една група за преобръщане на дълги греди. Висока гъвкавост и ефективност.

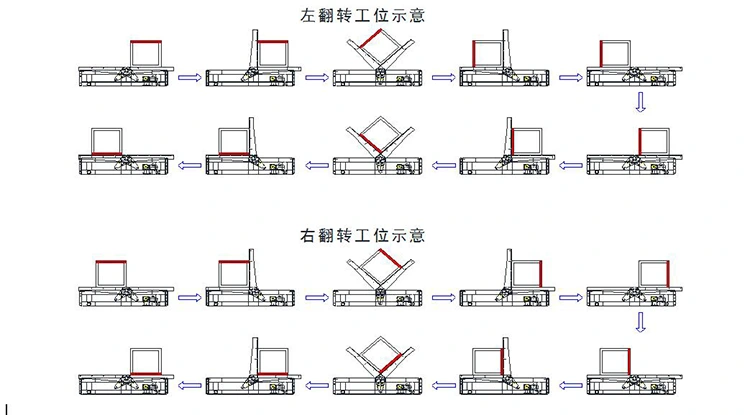

Диаграмата на работния поток на плавниците на гредата:

9- стоманена количка

Това оборудване се използва главно за координиране с производствения процес за преместване на работното парче от транспортиращата ролка или друго оборудване към оборудването, което ще бъде обработено. Стоманената количка главно има две функции за действие: ходене и повдигане. Преместването на работната част може да бъде завършено чрез манипулация и контрол. Оборудването има проста структура, удобна работа и стабилна работа. Машината приема тежкотоварен дизайн с максимално натоварване от 30 тона;

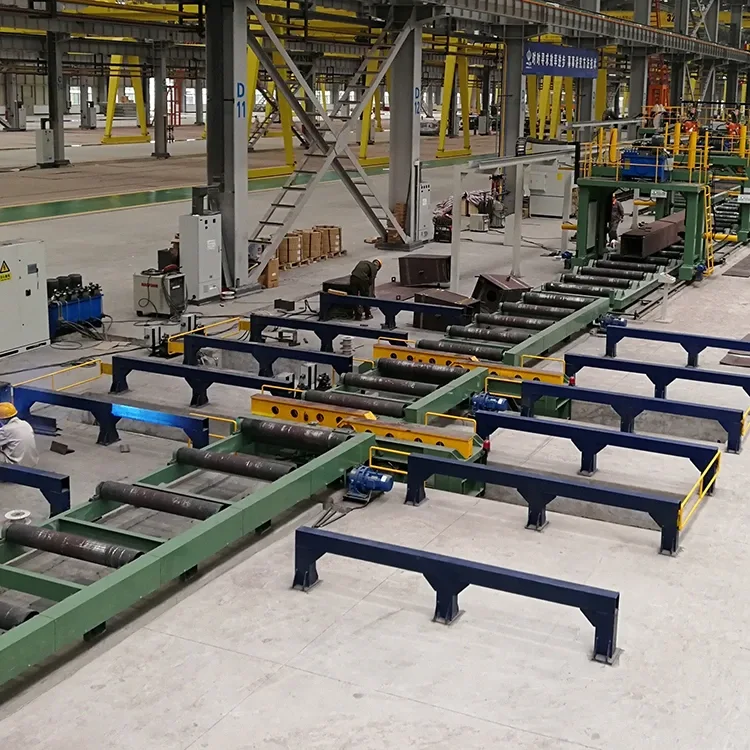

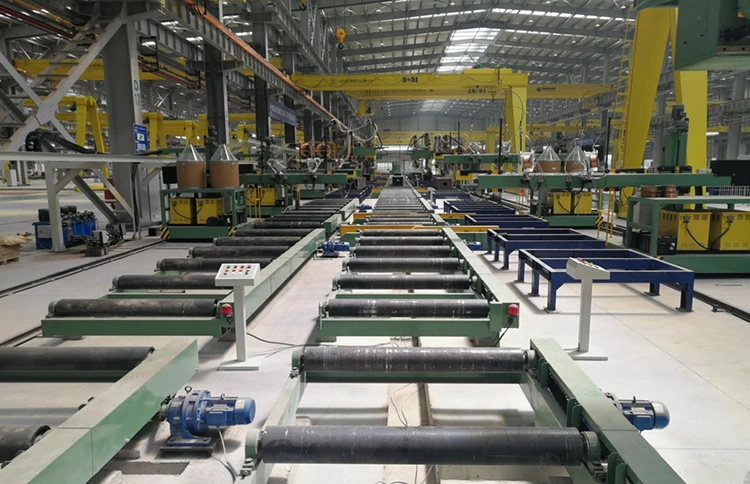

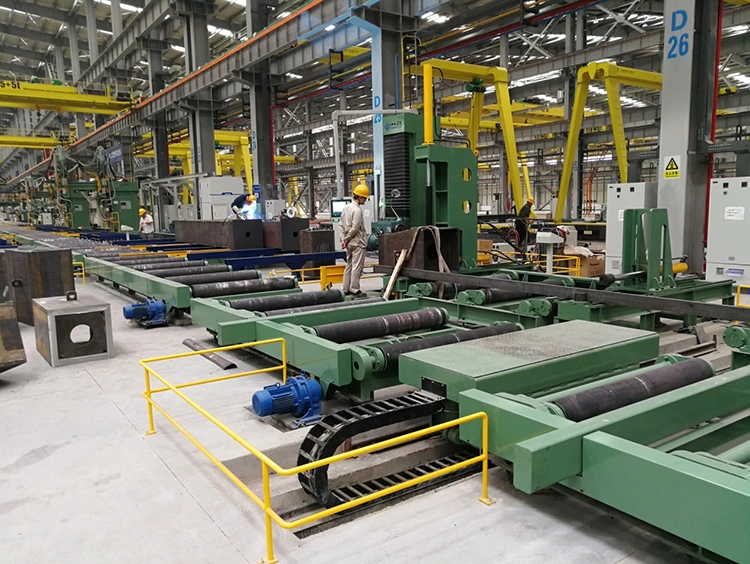

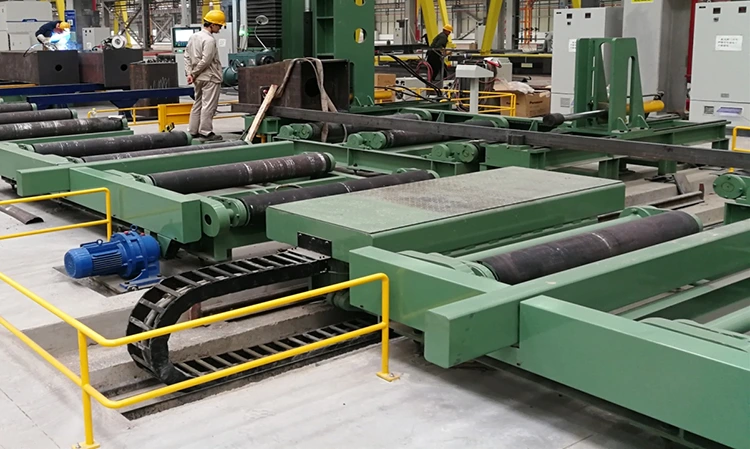

10- Ролеви маси

Използва се главно за предаване на детайли от сглобяването на колоната на кутията до завършването на заваряването, край на край.

Как да произведете колона с заварена кутия от стоманена плоча?

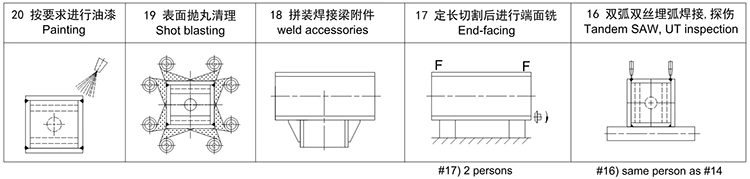

Следва диаграмата на производствения поток за производството от плочи до H лъч и окончателна проверка.

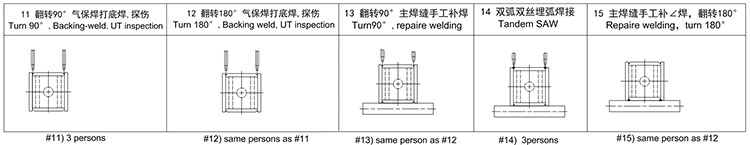

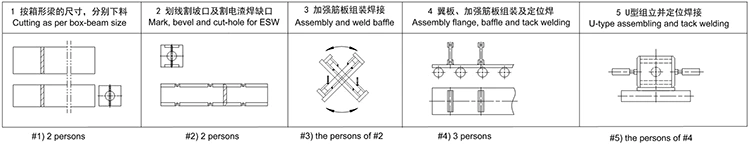

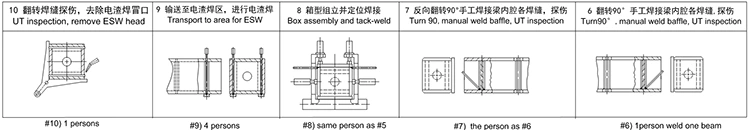

Диаграма на производствения поток
