Flippers Ream1

Плавници на лъча

Плачовете на гредите са високоефективни оборудване в линията за производство на Box Beam, който се произвежда от Jinfeng Weldcut, който е професионалният производител на Китай и доставчик на плавници на гредата с достъпна цена. Плачките на гредата осигуряват по -голяма безопасност и висока ефективност за преместване на гредите и преобръщане на гредите за производството на кутии.
Jinfeng Weldcut ще предостави 1 -годишна гаранция за плавниците на гредата. Основните електрически елементи на производствените линии на Box Beam са избрани от световно известната марка, която ще доведе до по -удобни потребителите да намерят частите в местните, без да стигат от дълги разстояния от Китай. Плачките на гредата са най-модерните и високоефективни оборудвания за увеличаване на производителността на крайните потребители от стоманени конструкции, стоманена конструкция и висока сграда.

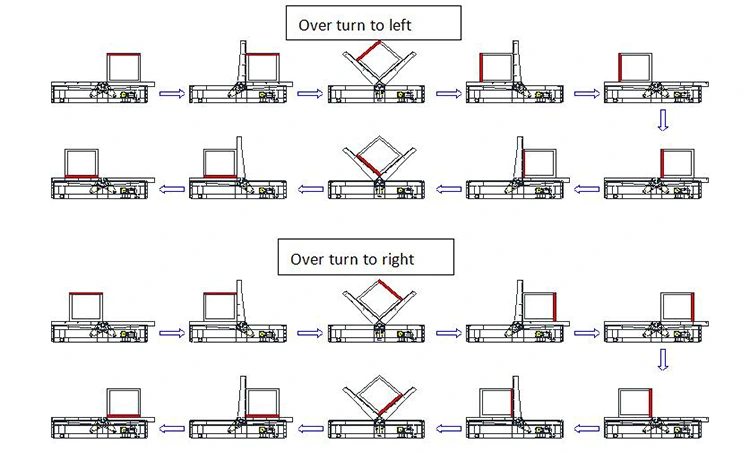

Изглед на структурата

Използване на оборудване

Във всеки комплект са предвидени два компютъра с подвижни 180 ° с въртящи се лъчи, използвани главно за преобръщане на детайлите след заваряване от едната страна. Когато работите, повдигнете детайла далеч от ролковата маса или багажника за детайл, а редукторът задвижва двете преобръщащи се скоби, за да се движат синхронно, за да преместят детайла отстрани на ролковата маса или стелажа за детайли. След това два хидравлични цилиндъра задвижват двете L-образни ръце, за да се въртят синхронно. След като детайлът се преобърне, той се премества в средата на багажника на ролките или детайла, след което детайлът се транспортира до следващия процес или заварен.

Основни технически параметри

Характеристики на производителността

Оборудването се състои от основна машина, хидравлична система и система за електрическо управление. Група от два плавници на лъча се използват за едновременно преобръщане и преместване. Процесът на обръщане на двата плавници на лъча се контролира от усъвършенствани хидравлични синхронизационни клапани, за да се осигури синхронно въртене на всяка преобръщане на рамо по време на процеса на накланяне. Ръчно контролирайте процеса на оборот на детайла, за да постигнете 90 ° оборот на детайла.
3.2 Всяка греда се използва набор от стандартни хидравлични инженерни цилиндри, за да избута въртящото се рамо "L", за да се върти, което може да обърне детайла. На редуктора на скоростта и ходещото колело са подредени на скобата на оборота, което позволява на скобата на оборота да има движеща се функция.
3.3 Оборудването трябва да се задвижва хидравлично и да има характеристиките на устойчивостта на удара, стабилното преобръщане и ниската степен на отказ в сравнение с механично задвижваните машини за преобръщане. Не само може да се използва за завъртане на детайла 90 °, но и може да бъде повдигнат, за да се движи между различни станции. В сравнение с традиционните машини за верига, не само, че работната станция не е затворена, улеснявайки повдигането и транспортирането на детайла навътре и навън, но и общите размери, особено размерите на височината, са значително намалени и работата е безопасна и надеждна. Една група от два комплекта контрол на връзката, лесна за работа, безопасна и надеждна.

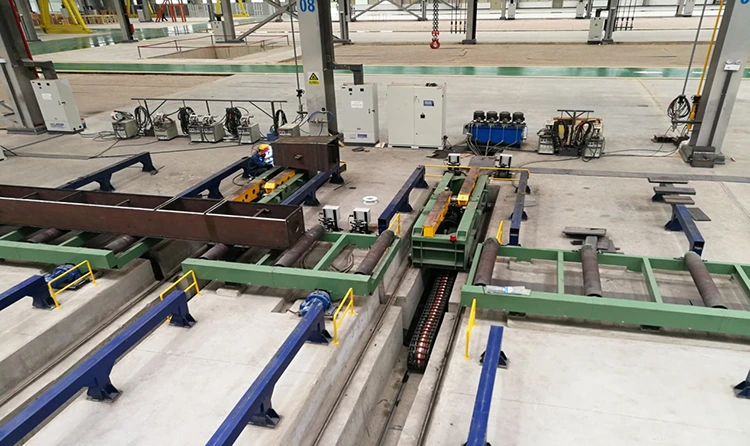

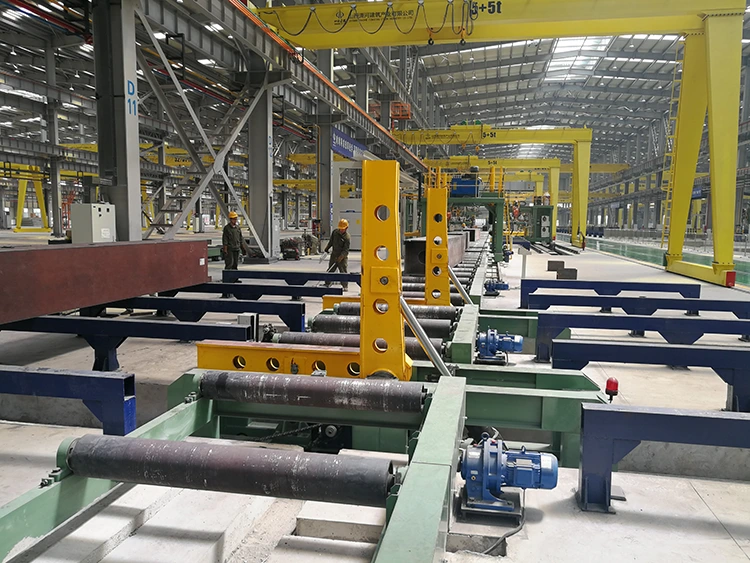

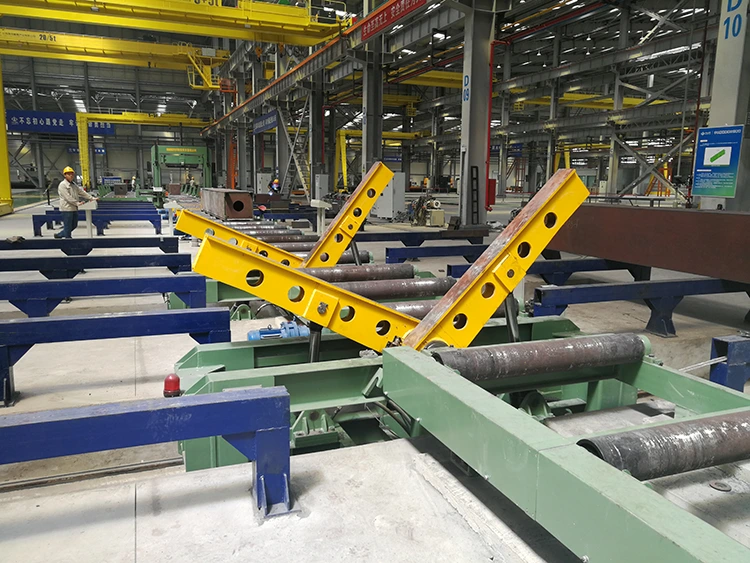

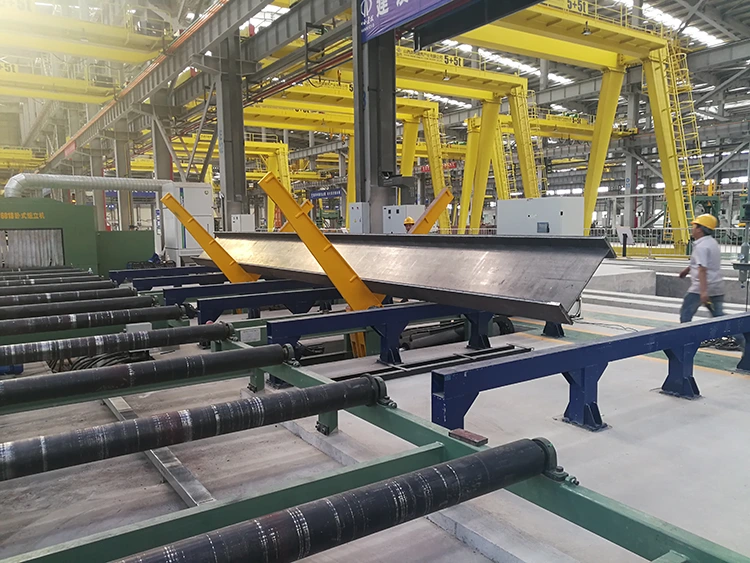

Плачките на гредите, инсталирани във фабриката на потребителите
