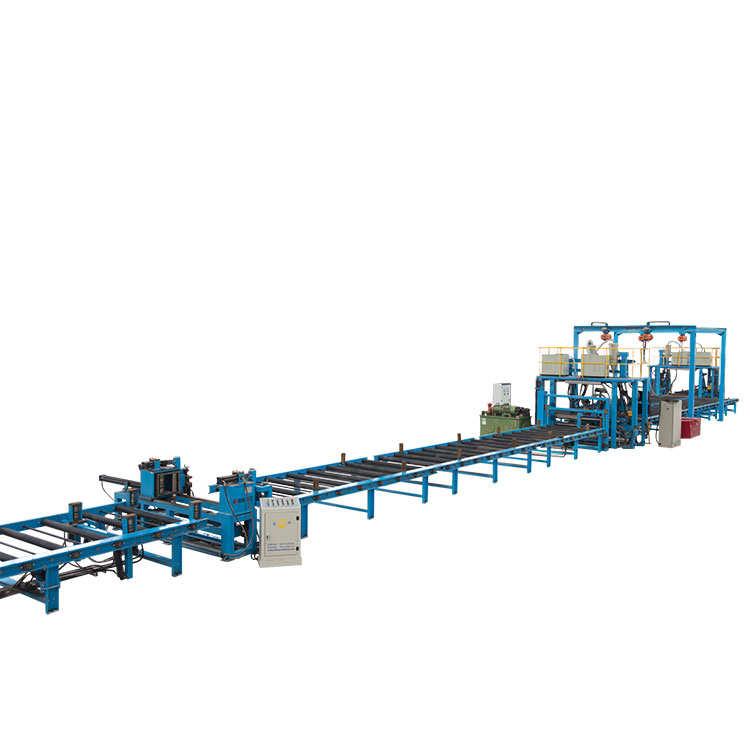

HW15Линии за заваряване на хоризонтални Н-лъчиса високопроизводителни производствени линии за H-лъчи, комбинирани с различни съоръжения и инструменти, които се произвеждат от JINFENG WELDCUT, който е професионален китайски производител и доставчик на HWЛинии за заваряване на хоризонтални Н-лъчис достъпна цена. HWЛинии за заваряване на хоризонтални Н-лъчиосигуряват по-голяма безопасност и висока ефективност за производството на H-лъчи или T-лъчи.
JINFENG WELDCUT ще осигури 2 години гаранция за HWЛинии за заваряване на хоризонтални Н-лъчи. Основните електрически елементи на продукцията на H-лъчите са избрани от световноизвестната марка, която ще осигури по-удобно за потребителите да намират частите на местно ниво, без да се придвижват от голямо разстояние от Китай. HWЛинии за заваряване на хоризонтални Н-лъчиса най-модерните производствени линии с висока степен на автоматизация за повишаване на производителността за крайните потребители от различни индустрии.
Модел |
HW3015 |
HW2015 |
|
Височина на мрежата на H-греда |
300-1500 мм |
200-1500 мм |
|
Дебелина на мрежата |
5-14 мм |
5-14 мм |
|
Ширина на фланеца на H-греда |
150-500 мм |
150-500 мм |
|
Дебелина на фланеца |
6-25 мм |
6-25 мм |
|
Ъгъл на конуса на гредата |
Макс. 15° |
Макс. 8° |
|
Дължина на Н-лъча |
5000-15000 мм |
|
|
Видове заваряване |
Заваряване преди захващане с CO2/MAG на ръка |
||
Пълно заваряване чрез SAW (заваряване под флюс) |
|||
Сглобено положение на Н лъча |
Хоризонтална |
||
Машина за монтаж на H-греда |
1 комплект, с входна и изходна ролкова маса, за предварително захващане |
||
Машина за заваряване на H-лъч |
1 комплект предна машина с изходна ролкова маса за пълно заваряване |
||
1 комплект, задна машина с входна и изходна ролкова маса, за пълно заваряване |
|||
Машина за преобръщане на верига тип H-греда |
1 комплект, максимално натоварване за 4 тона |
1. HWЛинии за заваряване на хоризонтални Н-лъчиса високо автоматизирани производствени линии за производство на заварени I лъч и H лъч с по-малко работници и по-малко кранове.
2. Висока производствена ефективност за леки заварени греди.
3. Заваряване с едно преминаване на 2 заваръчни шевове едновременно;
4. Трябва само един вид преобръщане на 180 градуса.
5. HWЛинии за заваряване на хоризонтални Н-лъчисе използват широко в стоманени конструкции и стоманени конструкции за производство на H лъч за направата на работилница, склад, фабрична работилница и др.
5. Гъвкавият дизайн на заваръчното оборудване позволява да се поддържат всякакви марки източници на заваръчна мощност.
6. Налични са сертификати CE, ECA.
Списък на модулите на оборудването, използвани в HWЛинии за заваряване на хоризонтални Н-лъчи
1-Зона за сглобяване, включва:
Една машина за сглобяване на хоризонтална H греда с ролкова маса â затягане и поставяне на 3 бр плоча (1 лента и 2 фланеца) в Н-позиция и направете лентата в централна позиция на 2 фланеца. След това работникът може да използва CO2/MAG заваръчна машина, за да заварява точково главата на 3-те плочи на дължина около 300 мм на ръка. след това отворете скобата и 3-те плочи с предварително заварена глава в H-образна форма и се транспортирайте на ролкова маса до следващата станция за заваряване.
Сглобяване на H греда в хоризонтално положение
2-Заваръчна зона #1, включва:
Един комплект изтегляща машина за заваряване. С един комплект закрепващи елементи за лента и фланци за монтиране на лентата в централна позиция на 2 фланеца.
Машината тук използва технологията за заваряване с двойна тел за пълно заваряване с технология за заваряване под флюс.
Заваряване на H лъч в хоризонтално положение
Обръщане на 3-H лъч, включва:
След пълното заваряване на горната страна на Н-лъча, Н-лъчът ще бъде изместен от предното издърпване чрез машини за заваряване на Н-лъч и ще се премести в зоната за преобръщане.
Обръщащото устройство е рамка с подемни инструменти с вериги. Веригите повдигат H-лъча и действат, за да накарат веригата да се движи, като по този начин кара H-лъча да се преобърне на 180 градуса, за да остави долните страни, които се нуждаят от заваряване, да обърнат нагоре.
Устройство за преобръщане
4-Заваръчна зона #2, включва:
Машината за заваряване чрез издърпване в тази зона е за заваряване на H-гредата, която вече има 1 странично заваряване на машина за заваряване чрез издърпване №1.
5-Зона за изправяне.
Това е опционална машина за линията за хоризонтална линия за заваряване на Н-лъч. Потребителите могат да изберат да добавят един комплект механично изправяне на фланеца на H-лъч след линията, за да изправят фланците на H-лъча след заваряване.
Машина за изправяне
Как да произведем заварена H греда/I греда в хоризонтално положение?
Следва схема на производствения процес за производство на заварена H греда в хоризонтално положение
Производствена схема
Линии за заваряване на Н-лъчи, инсталирани във фабриката на потребителите
